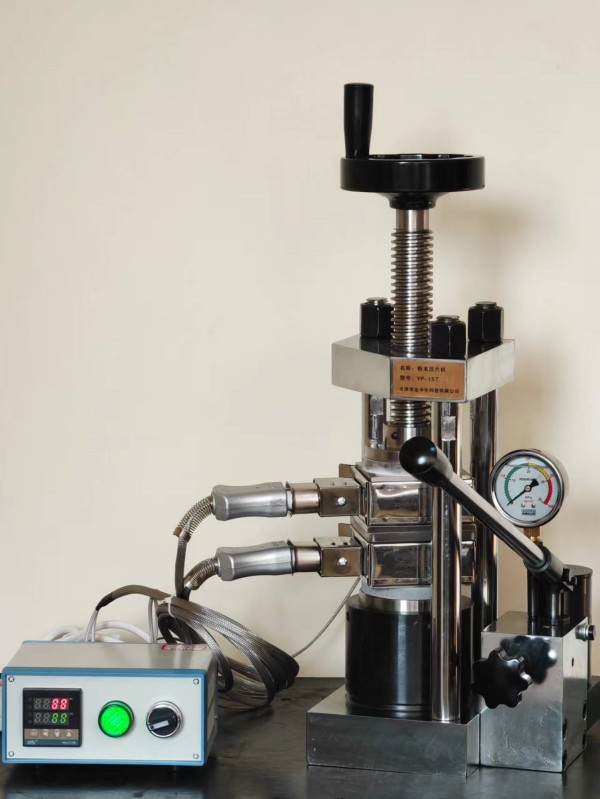

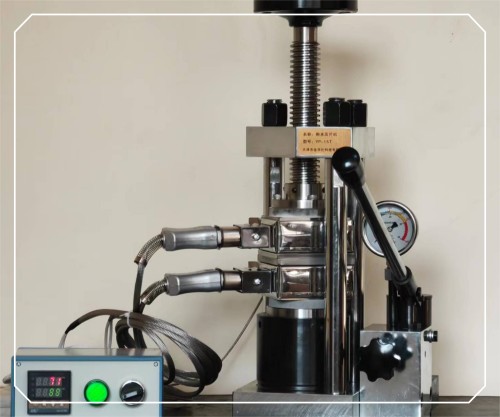

YP压片机配XYM-RF电加热平板套件

XYM-RP加热平板平板尺寸常用规格90*90,120*120,150*150

常用配套为YP-15T+XYM-RP90*90,YP-40T+XYM-RP120*120，YP-60T+XYM-RP150*150等

（配套可根据客户需要定制）

一．简介

    该平板加热模具采用耐热合金工具钢制作，长期使用时温度≤300℃，切勿超过350℃，由智能数显温控仪控制加热。仪器调节方便，操作简单，质量可靠稳定。是各大科学院校研究所实验室的必备配套非标设备，适用于化工，医药，超导，陶瓷，建材等科研实验。

粉末或颗粒加压加热后成型，密度均匀且增大，含气量减少，分子表面相互之间的聚合力加强，成型后不易破碎，利于分析，切割，烧结，保存等优点。

二．技术参数

1.模芯材质：耐热模具钢

2.模具硬度：HRC＞60

3.工作电压：220V

4.加热功率：800-2000W（根据模具规格调整）

5.工作温度：常温---350℃（不要超过350℃）

6.温度最小示值:1℃

7.温控精度：1%+1、0.5%±1

8.控温器工作环境：0 ~50℃，相对湿度35%~85%RH,无腐蚀性及无强电磁场辐射场合

三．使用方法

1.平板加热模具为两部分，上压板（含隔热块）和压片机丝杠通过法兰相连接（连接顶丝不用拧死，留有一定余量方便丝杠旋转下来时上压板保持不动），同时下压板放置在平台上注意下面垫上隔热块。

2.两个平板上的连接线插头插好后，并将弹簧热电偶插入下压板的中间插孔中锁紧。

3.将控温器一端三角插头插入220V电源插座。（应有地线）

4.打开电源开关，开关上指示灯亮，按set键设定加热温度。（参看PID温度调节器使用说明书）开始加热加压，刚开始加热时由于模具由冷态升至高温，因为热容量因素，温度传导有梯度，停止加热后温度仍会有一微量冲高现象。室内坏境的变化，空气的对流，恒温会略有误差。随着几次超调逐渐平衡。（每当改变设定温度时，PID参数略有变化。 请注意不要随意调整）

5.将控温器电源线的三角插头插入220V电源插座。（必须有地线）

四．注意事项：

1.由于是高温加热模具，金属表面传导热很快，所以操作时请务必小心防止烫伤（操作时务必带上隔温手套进行加热模具操作），在关闭仪器后，模具仍需冷却一段时间，不要误触摸。

2.在高温状态下，金属容易被氧化，所以使用环境和压样要保持干燥，长时间不用可以涂抹机油或者工业黄油进行保存。
